Chức năng mà người dùng SOLIDWORKS thường sử dụng trong quá trình phác thảo là công cụ Smart Dimension. Nhưng tùy theo kinh nghiệm riêng mà có người phải trải qua vài thao tác chuột hoặc chỉ cần sử dụng một phím tắt, một động tác chuột. Có một cách khác để thêm Smart Dimension vào phác thảo thiết kế.

Các bạn có thể thêm kích thước vào phát thảo bằng  Auto Insert Demensions trên thanh công cụ

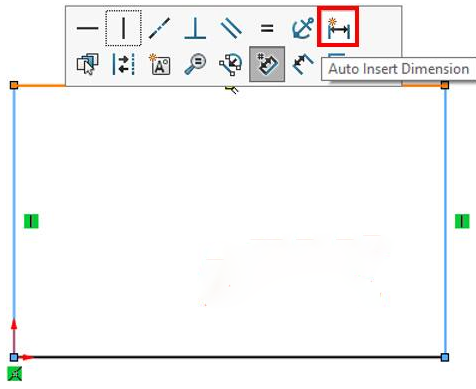

Trong hình, hai đường dọc được chọn trước bằng phím Ctrl. Sau đó, trên thanh công cụ, Auto Insert Dimension được chọn.

Gõ kích thước vào Hộp Modify và nhấn Enter.  Kích thước sẽ được áp dụng cho các đối tượng đã chọn.

Các đối tượng được công cụ này hỗ trợ trên thanh công cụ là:

• Dòng (Line): Kích thước tuyến tính
• Đường cong(Arc): Kích thước xuyên
• Vòng tròn(Circle): Kích thước đường kính
• Hai đường thẳng ở một góc(Two lines at an angle): Góc giữa các đối tượng
• Hai đường song song(Two parallel lines): Kích thước tuyến tính giữa các đối tượng
• Đường cong hoặc hình tròn và đường(Arc or circle, and line): Kích thước giữa đường và điểm trung tâm hình tròn
• Điểm và đường(Point and line): Kích thước tuyến giữa đường và điểm
• Đường cong hoặc hình tròn, và điểm(Arc or circle, and point): Kích thước tuyến giữa điểm và điểm trung tâm
• Đường cong/Đường cong hoặc hình tròn/Hình tròn hoặc sự kết hợp của chúng (Arc/Arc or Circle/Circle or a combination thereof): Kích thước tuyến tính giữa các điểm trung tâm.

Mong rằng Quý kỹ sư, thiết kế sẽ tích lũy thêm nhiều điều mới mẻ từ những tác vụ đơn giản như  SMART DEMENSION. Bên cạnh giúp tiết kiệm thời gian thao tác, những mẹo đơn giản còn tạo thêm niềm vui đam mê trong công việc hàng ngày với phần mềm thiết kế SOLIDWORKS.
